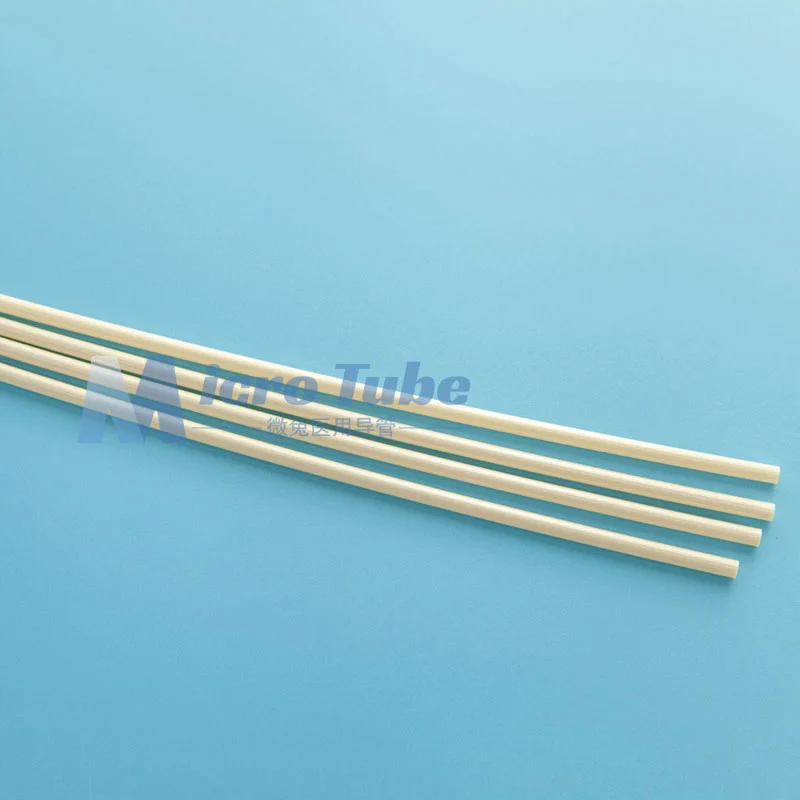

Многопросветные расходные трубки

Многопросветные расходные трубки — это специализированный тип трубок, которые имеют несколько внутренних каналов или просветов. Эти просветы могут быть расположены в различных конфигурациях, например параллельных, концентрических или спиральных, в зависимости от требований конкретного применения. Состав материала многопросветных трубок может варьироваться, но PEEK (полиэфирэфиркетон) является особенно популярным выбором из-за его превосходной химической стойкости, механической прочности и гибкости.

Основные характеристики многопросветных расходных трубок

Одновременная транспортировка жидкости. Многопросветные трубки позволяют одновременно транспортировать несколько жидкостей или газов внутри одной конструкции трубок. Это устраняет необходимость в нескольких отдельных линиях трубок, тем самым упрощая общую конструкцию системы и снижая риск утечек или перекрестного загрязнения.

Экономия пространства. Благодаря объединению нескольких путей прохождения жидкости в единую конструкцию трубок многоканальные трубки экономят ценное пространство внутри системы ВЭЖХ. Это может быть особенно полезно в компактных или ограниченных по пространству приложениях.

Повышенная гибкость: многоканальные трубки часто проектируются как очень гибкие, что позволяет легко прокладывать их и манипулировать ими в сложных системах ВЭЖХ. Такая гибкость также может помочь свести к минимуму потери давления и поддерживать постоянный расход.

Экономичность: за счет уменьшения необходимости использования нескольких отдельных трубок многопросветные трубки могут помочь снизить общие затраты на систему. Кроме того, прочность и долговечность PEEK и других высокоэффективных материалов, используемых в многопросветных трубках, могут еще больше снизить затраты на долгосрочное обслуживание и замену.

Применение многолюменных расходных трубок в ВЭЖХ

Многопросветные расходные трубки используются в различных частях систем ВЭЖХ, в том числе:

Впрыск пробы: Многоканальные расходные трубки можно использовать в петлях проб и системах ввода проб для одновременной транспортировки жидкости пробы и разбавителя или буферных растворов. Это может помочь повысить точность и аккуратность введения пробы.

Градиентное смешивание. В системах ВЭЖХ, в которых используется градиентное элюирование, можно использовать многоканальные трубки для транспортировки различных компонентов растворителя в камеру смешивания. Это позволяет точно контролировать состав растворителя и профиль градиента, тем самым повышая эффективность разделения и разрешение аналитического процесса.

Контроль температуры. Многопросветные трубки также можно использовать для транспортировки охлаждающих или нагревающих жидкостей к различным компонентам системы ВЭЖХ. Это может помочь поддерживать постоянную температуру и уменьшить температурные градиенты, что может повысить точность и воспроизводимость аналитических результатов.

Преимущества многопросветных расходных трубок

Повышенная эффективность. Благодаря объединению нескольких путей прохождения жидкости в единую структуру трубок многоканальные трубки могут помочь оптимизировать весь процесс ВЭЖХ и повысить общую эффективность системы.

Повышенная точность. Возможность одновременной транспортировки нескольких жидкостей с точным контролем скорости потока и состава может помочь повысить точность и достоверность анализов ВЭЖХ.

Экономия средств. Использование многопросветных трубок может помочь снизить общие затраты на систему за счет устранения необходимости в нескольких отдельных линиях трубок и снижения затрат на долгосрочное обслуживание и замену.

Распространенные размеры многолюменных расходных трубок для ВЭЖХ

Многопросветные расходные трубки доступны в различных размерах для соответствия различным системам ВЭЖХ. требования, включая скорость потока, номинальное давление и конкретные приложения. Наиболее распространенные размеры трубок из ПЭЭК для ВЭЖХ определяются их внутренний диаметр (ID) и внешний диаметр (OD).

Распространенные размеры многопросветных расходных трубок

1. Внутренний диаметр (ID)

   • 0,005 дюйма (0,13 мм):
     • Использовать: Идеально подходит для применений с низким расходом, таких как микроборонная ВЭЖХ или когда требуется точный ввод пробы.
   • 0,010 дюйма (0,25 мм):
     • Использовать: Обычно встречается в стандартных аналитических системах ВЭЖХ для регулярные скорости потока.
   • 0,020 дюйма (0,50 мм):
     • Использовать: Подходит для применений, требующих более высокой скорости потока или для подключения компонентов большего объема.
   • 0,030 дюйма (0,75 мм):
     • Использовать: Используется для препаративной ВЭЖХ, где образец большего размера необходимы объемы и более высокие скорости потока.
   • 0,040 дюйма (1,00 мм):
     • Использовать: Часто встречается в полупрепаративных и препаративных препаратах. Системы ВЭЖХ, для которых характерны высокие скорости потока.

2. Внешний диаметр (НД)

   • 1/32 дюйма (0,79 мм):
     • Использовать: Используется в приложениях, требующих очень малого диаметра. трубки, такие как микрокапиллярная ВЭЖХ.
   • 1/16 дюйма (1,59 мм):
     • Использовать: наиболее распространенный внешний диаметр трубок из ПЭЭК. в аналитической ВЭЖХ, подходит для широкого спектра применений.
   • 1/8 дюйма (3,18 мм):
     • Использовать: Используется в препаративной ВЭЖХ и других высокопоточных приложения.

Выбор правильного размера

При выборе многопросветных расходных трубок для ВЭЖХ учитывайте следующие факторы:

• Скорость потока: Трубки с меньшим внутренним диаметром лучше подходят для низких скоростей потока. в то время как для более высоких скоростей потока необходимы трубки большего внутреннего диаметра.
• Номинальное давление: Трубки с меньшим внутренним диаметром обычно выдерживать более высокое давление.
• Совместимость системы: Убедитесь, что внешний диаметр трубок соответствует фитинги и соединения в вашей системе ВЭЖХ.

Номинальное давление

• Внутренний диаметр 0,005 дюйма и внешний диаметр 1/16 дюйма: До 5000 фунтов на квадратный дюйм
• Внутренний диаметр 0,010 дюйма и внешний диаметр 1/16 дюйма: До 4000 фунтов на квадратный дюйм
• Внутренний диаметр 0,020 дюйма и внешний диаметр 1/16 дюйма: До 3000 фунтов на квадратный дюйм
• Большие идентификаторы или OD: Обычно рейтинг ниже, в зависимости от точные размеры.

Эти размеры охватывают широкий спектр применений ВЭЖХ: от высокоточной аналитической работы до препаративного разделения больших объемов.
